概述

基于轨道交通牵引技术和新能源商用车驱动系统和整车技术的应用基础,2010年起,中国中车株洲所借助中央企业电动车产业联盟的平台正式进入乘用车电机驱动系统产品开发领域,利用现有技术优势迅速开发完成产品,目前已完成tPower-DM7、tPower-DM9、tPower-DM10J1、tPower-DM11和tPower-DM12等系列的乘用车电机驱动系统开发。公司的电机驱动系统产品已经涵盖了混合动力乘用车、纯电动乘用车、新能源专用车等领域。

电动汽车驱动系统

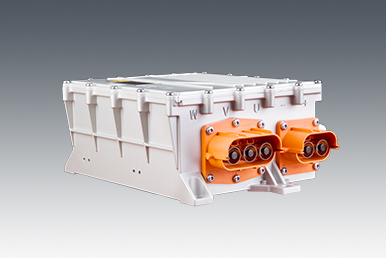

tPower-DM7电机控制器



电机控制器采用汽车级IGBT、MCU关键零部件,适用于乘用车等环境温度较高的应用场合;Freescale5643L双核MCU控制平台,程序同步校验提升产品的可靠性;借鉴Auto SAR软件架构,便于应用程序的移植与复产品功率密度30kVA/kg。

技术参数:

母线电压 240V-400V
额定容量 55 kVA
最大容量 180 kVA
额定电流 200 A
峰值电流 400A@30s
最高效率 ≥98%
防护等级 IP67
尺寸(mm*mm*mm) 266*226*125
重量 6 Kg
体积 6 L
控制电源 8~16 V
冷却方式 水冷;10L/min

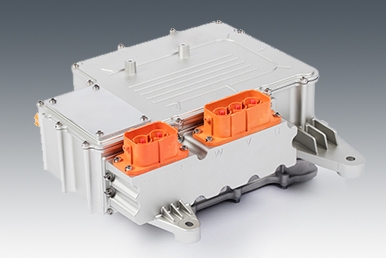

tPower-DM10J1电机控制器



电机控制器基于客户要求的产品开发。该产品目前具有两种接口,应用于B级乘用车。

技术参数:

母线电压 240V-420V
额定容量 70 KVA
最大容量 150 kVA
额定电流 200 A
峰值电流 400A@30s
最高效率 ≥98%
防护等级 IP67
尺寸(mm*mm*mm) 320*234*111
重量 7 Kg
体积 6.5 L
控制电源 8~16 V
冷却方式 水冷;10L/min

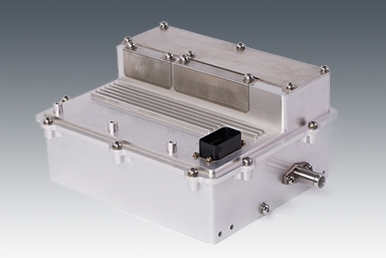

tPower-DM11电机控制器



电机控制器采用汽车级IGBT、MCU关键零部件,同时集成了DC/DC、高分线盒功能,在整车布局和空间利用方面具有良好的表现和优势。基于ISO26262功能安全设计理念,在系统结构、硬件检测和软件保护等方面进行了全新的设计和验证,保证了产品生命周期的可靠运行;同时借鉴Auto SAR软件架构设计,实现了整车匹配的快速兼容。

技术参数:

母线电压 240V-420V
额定容量 30 kVA
最大容量 70 kVA
额定电流 140 A
峰值电流 250A@30s
最高效率 ≥98%
防护等级 IP67
尺寸(mm*mm*mm) 364*288*182
重量 12 Kg
控制电源 8~16 V
冷却方式 水冷;8L/min
DC/DC 输出电流100A,电压14.5V
分线盒 3路保险

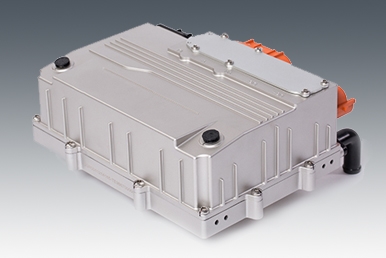

tPower-DM12电机控制器



电机控制器采用汽车级IGBT、MCU关键零部件,采用轻量化和集约化设计,功率密度高,在整车布局和空间利用方面具有良好的表现和优势。基于ISO26262功能安全设计理念,在系统结构、硬件检测和软件保护等方面进行了全新的设计和验证,保证了产品生命周期的可靠运行;同时借鉴Auto SAR软件架构设计,可实现整车的快速标定。

技术参数:

母线电压 240V-420V
额定容量 30 KVA
最大容量 70 kVA
额定电流 140 A
峰值电流 250A@30s
最高效率 ≥98%
防护等级 IP67
尺寸(mm*mm*mm) 266*230*106
重量 5.5 Kg
控制电源 8~16 V
冷却方式 水冷;8L/min
