普通晶闸管(全压接型)

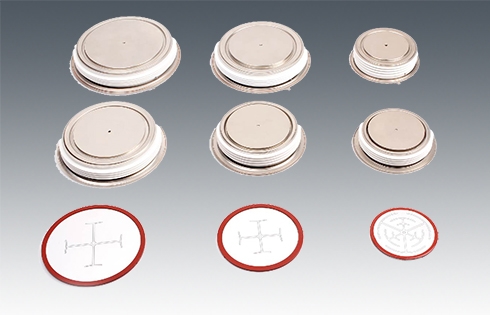

普通晶闸管(全压接型)(Phase Control Thyristors-Free Floating Type)

型 号  IT(AV) VDSM VDRM ITSM VTM  VTO rT  TVJM RthJC RthCH F  外形Outline
TYPE  VRSM VRRM @TVJM @ITM @TVJM @TVJM ±10%
_**=VRRM/100   @TC     &10ms &TC=TVJM
  A V V kA A V V K/W K/W kN
电压至 2200V(Up to 2200V)
KPC 6000_** 6020 70 1400-1800 1400-1800 94.0  3000 1.00  0.83 0.056 125 0.005 0.002 90 KPC
KPB 3900_** 3980 70 1800-2200 1800-2200 64.5  3000 1.15  0.86 0.095 125 0.007 0.002 70 KPB
KPC 5200_** 5270 70 1800-2200 1800-2200 80.0  3000 1.05  0.87 0.061 125 0.0057 0.002 90 KHC
KPC 5700_** 5750 70 1800-2200 1800-2200 80.0  3000 1.05  0.87 0.061 125 0.005 0.002 90 KPC
电压至 2800V(Up to 2800V)
KPB 3300-** 3300 70 2400-2800 2400-2800 60.0  3000 1.40  0.95  0.150  125 0.007 0.002 70 KPB
KPC 4700-** 4760 70 2400-2800 2400-2800 75.0  3000 1.14  0.90  0.080  125 0.0057 0.002 90 KHC
KPC 5100-** 5190 70 2400-2800 2400-2800 75.0  3000 1.14  0.90  0.080  125 0.005 0.002 90 KPC
KPD 6800-** 6810 70 2400-2600 2400-2800 105.0  3000 1.04  0.88  0.052  125 0.004 0.001 120 KHD
电压至 3400V(Up to 3400V)
KPD 6300-** 6330 70 2800-3200 2800-3200 100.0  3000 1.09 0.88 0.070  125 0.004 0.001 120 KHD
KPB 3200-** 3270 70 3000-3400 3000-3400 54.0  3000 1.41 0.95 0.153  125 0.007 0.002 70 KPB
KPC 4200-** 4240 70 3000-3400 3000-3400 69.0  3000 1.21 0.86 0.115  125 0.0057 0.002 90 KHC
KPC 4600-** 4610 70 3000-3400 3000-3400 69.0  3000 1.21 0.86 0.115  125 0.005 0.002 90 KPC
电压至 4200V(Up to 4200V)
KP8 500-** 500 70 3600-4200 3600-4200 8.1  1000 2.50  1.05  1.450  125 0.035 0.008 15 KP8
KP9 1000-** 1090 70 3600-4200 3600-4200 18.0  1000 1.65  1.05  0.600  125 0.017 0.005 22 KP9
KPX 1900-** 1910 70 3600-4200 3600-4200 32.0  1500 1.41  0.96  0.300  125 0.011 0.003 50 KHX
KPX 2000-** 2030 70 3600-4200 3600-4200 32.0  1500 1.41  0.96  0.300  125 0.01 0.003 50 KLX
KPB 3000-** 3000 70 3600-4200 3600-4200 52.0  3000 1.55  0.95  0.200  125 0.007 0.002 70 KPB
KPC 3900-** 3970 70 3600-4200 3600-4200 60.0  3000 1.35  0.97  0.126  125 0.0057 0.002 90 KHC
KPC 4300-** 4320 70 3600-4200 3600-4200 60.0  3000 1.35  0.97  0.126  125 0.005 0.002 90 KPC
KPD 5200-** 5250 70 3600-4200 3600-4200 97.5  6000 1.24  0.90  0.114  125 0.004 0.0001 120 KHD
电压至 5200V(Up to 5200V)
KP8 400-** 400 70 4600-5200 4200-4600 5.0  1000 2.80  1.10  1.700  125 0.045 0.008 15 KH8
KP9 800-** 830 70 4600-5200 4200-4600 12.4  1000 1.90  1.12  0.780  125 0.022 0.005 22 KH9
KPA 1300-** 1300 70 4600-5200 4200-4600 20.0  1500 1.73  1.10  0.420  125 0.015 0.004 40 KHA
KPB 2300-** 2360 70 4600-5200 4200-4600 54.5  3000 1.70  1.01  0.230  125 0.009 0.002 70 KHB
KPB 2700-** 2770 70 4600-5200 4200-4600 54.5  3000 1.70  1.01  0.230  125 0.007 0.002 70 KPB
KPC 3400-** 3460 70 4600-5200 4200-4600 60.0  3000 1.54  1.00  0.180  125 0.0057 0.002 90 KHC
KPD 5000-** 5000 70 4600-5200 4200-4600 85.2  3000 1.38  1.00  0.125  125 0.004 0.001 120 KHD
KPE 7000-** 7000 55 4600-5200 4200-4600 100.0  6000 1.61  0.95  0.110  115 0.0028 0.0005 180 KHE
电压至 6500V(Up to 6500V)
KP8 300-** 350 70 5400-6500 4500-5600 4.5  1000 3.50  1.20  2.300  125 0.045 0.008 15 KH8
KP8 400-** 420 70 5400-6500 4500-5600 4.5  1000 3.50  1.20  2.300  125 0.035 0.008 15 KP8
KP9 700-** 730 70 5400-6500 4500-5600 16.1  1000 2.25  1.20  1.050  125 0.022 0.005 22 KH9
KP9 800-** 850 70 5400-6500 4500-5600 16.1  1000 2.25  1.20  1.050  125 0.017 0.005 22 KP9
KPA 1000-** 1010 70 5400-6500 4500-5600 21.5  1500 2.37  1.20  0.780  125 0.015 0.004 40 KHA
KPA 1100-** 1140 70 5400-6500 4500-5600 21.5  1500 2.37  1.20  0.780  125 0.013 0.004 40 KPA
KPX 1300-** 1360 70 5400-6500 4500-5600 32.5  1500 2.12  1.15  0.645  125 0.011 0.003 50 KHX
KPX 1400-** 1450 70 5400-6500 4500-5600 32.5  1500 2.12  1.15  0.645  125 0.01 0.003 50 KLX
KPB 1800-** 1800 70 5400-6500 4500-5600 50.0  3000 2.49  1.25  0.412  125 0.009 0.002 70 KHB
KPB 2100-** 2100 70 5400-6500 4500-5600 50.0  3000 2.49  1.25  0.412  125 0.007 0.002 70 KLB
KPC 2800-** 2800 70 5400-6500 4500-5600 64.8  3000 2.00  1.18  0.274  125 0.0057 0.002 90 KHC
KPC 3000-** 3070 70 5400-6500 4500-5600 64.8  3000 2.00  1.18  0.274  125 0.005 0.002 90 KPC
KPD 4200-** 4250 70 5400-6500 4500-5600 79.5  3000 1.69  1.13  0.185  125 0.004 0.001 120 KHD
KPE 5000-** 5000 70 5400-6500 4500-5600 95.0  6000 2.01  1.05  0.160  115 0.0028 0.0005 180 KHE
电压至 8000V(Up to 8000V)
KPB 1600-** 1600 70 6800-7200 6300-6800 32.0  3000 2.50  1.25 0.420  125 0.009 0.002 70 KHB
KP8 300-** 300 70 7500-8000 7000-7500 4.0  500 2.90  1.45 2.900  125 0.045 0.008 15 KH8
KP9 600-** 600 70 7500-8000 7000-7500 12.1  1000 2.90  1.35 1.550  125 0.022 0.005 22 KH9
KPC 1900-** 1980 70 7500-8000 7000-7500 55.0  3000 2.55  1.25 0.435  110 0.0057 0.002 90 KHC
KPD 2800-** 2810 70 7500-8000 7000-7500 65.0  3000 2.05  1.15 0.300  110 0.004 0.001 120 KHD
电压至 8500V(Up to 8500V)
KP8 300-** 300 70 8100-8500 7600-8000 4.0  500 2.95  1.47  2.950  125 0.045 0.008 15 KH8
KP9 500-** 540 70 8100-8500 7600-8000 12.1  1000 2.90  1.35  1.550  115 0.022 0.005 22 KH9
KPC 1900-** 1900 70 8100-8500 7600-8000 35.0  3000 2.88  1.32  0.520  115 0.0057 0.002 90 KHC
KPD 3200-** 3200 55 8100-8500 7600-8000 53.3  3000 1.95  1.20  0.250  90 0.004 0.001 120 KHD
