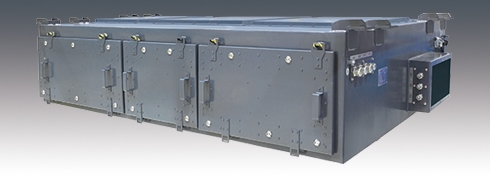

集成式强迫风冷工频辅助电源

主要性能:

主电路采用两电平电压型逆变电路+AC/DC高频变换电路;

功率元件采用IGBT;

采用三相四线制输出,谐波含量低;

采用特定消谐算法控制;

辅助控制单元具有故障记录与诊断功能;

采用标准MVB网络通信接口和以太网服务接口;

辅助电源集成三相逆变电路、蓄电池充电电路、辅助控制单元、应急启动电路等;

功率模块、电磁器件均采用强迫风冷。

主要特点:

产品容量覆盖范围宽:适合各种车型采用集中供电、并网供电方式的容量配置;

集成化:集成辅助逆变器和低压电源,设备体积小、重量轻、车辆设备布置集成度高;

具有应急启动功能;

具有可适应多种车辆安装要求(如螺栓吊挂、边梁吊挂、C型槽吊挂等)的机械接口。

主要参数:

DC1500V 供电系统
型号 TGF75 系列/tPower-AA6 系列
额定输入电压及范围 DC1500V(1000V~1800V)
额定输出容量 160KVA、180KVA、220KVA、240KVA、270KVA
主电路形式 两电平电压型逆变电路+AC/DC高频变换电路
AC输出
额定输出电压、频率 3AC380V/220Vrms/50Hz
相数 三相四线
输出电压谐波含量 <5%
DC输出
输入电压 3AC380V±10%
DC110V充电机容量 25kW、28kW
DC24V 电源容量 2x600W
额定输出电压 DC110V±1%  DC24V±1%
总效率 >90%
防护等级 IP55(密封区);IP20(非密封区)
重量 1150kg(160KVA);1600kg(220KVA);1660kg(240KVA);1750kg(270KVA)
噪声(距离1m处) <66dB(A)(风机低速)
<75dB(A)(风机高速)
冷却方式 强迫风冷
DC750V 供电系统
型号 TGF67 系列/tPower-AA18 系列
额定输入电压及范围 DC750V(500V~900V)
额定输出容量 220KVA、240KVA
主电路形式 两电平电压型逆变电路+AC/DC高频变换电路
AC输出
额定输出电压、频率 3AC380V/220Vrms/50Hz
相数 三相四线
输出电压谐波含量 <5%
DC输出
输入电压 3AC380V±10%
DC110V充电机容量 25kW、28kW
DC24V 电源容量 2x600W
额定输出电压 DC110V±1%  DC24V±1%
总效率 >90%
防护等级 IP55(密封区);IP20(非密封区)
重量 1650kg(220KVA);1700kg(240KVA)
噪声(距离1m处) <66dB(A)(风机低速)
<72dB(A)(风机高速)
冷却方式 强迫风冷

主要业绩:

应用于长沙地铁1号线、长沙地铁2号线、北京地铁7号线、宁波地铁1号线、宁波地铁2号线、广州地铁14号线、广州地铁21号线、北京燕房线等项目。
